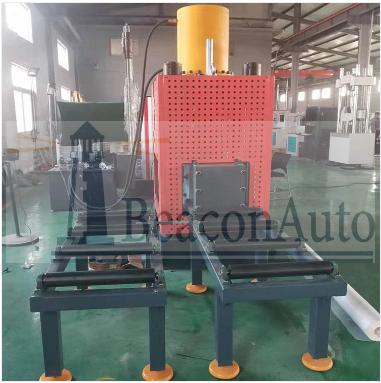

鋼軌靜彎試驗機 鋼軌靜彎試驗機產品用途： 鋼軌靜彎試驗機用于鐵路焊接用閃光焊接鋼軌、鋁熱焊接鋼軌、氣壓焊接鋼軌等進行靜彎試驗，測試鋼軌焊接接頭承載力、破壞試驗力、撓度變形等力學性能。 鋼軌靜彎試驗機依據標準： 本試驗機根據TB/T1632.1-2014鋼軌焊接*部分:通用技術條件TB/T1632.2-2014鋼軌焊接第2部分：閃光焊接; TB/T1632.3-2014鋼軌焊接第3部分：鋁熱焊接; TB/T1632.4-2014鋼軌焊接第4部分：氣壓焊接; 從上圖可以看出，本款試驗機除了四立柱空間加大之外，幾臺兩邊帶小車導軌，做試驗時可以把鋼軌推到試驗區，進行試驗。 鋼軌靜彎試驗機主要技術指標： 1、試驗力測試范圍：0-2000KN 2、鋼軌靜彎試驗機測量精度：±1% 3、試驗測力范圍：4%~100% 4、位移范圍：≤170mm 5、位移測量精度：±1% 6、加載速度調節范圍：可調 7、加載速率：600N/s～80kN/s；0.7mm/s～1.0mm/s； 8、計算機自動控制顯示 9、活塞行程：250mm 10、有效試驗長度：1800mm 11、試件類型：50kg/m，60kg/m鋼軌鋁熱焊焊接接頭或傷軌 12、上支座中心距：1000mm±3mm 13、上支座圓弧半徑：100±0.3mm 硬度：HRC50～55 14、下壓頭圓弧半徑：300±5mm 15、下壓頭寬度：不小于75mm 16、下壓頭硬度：HRC50～55 17、液壓系統額定工作壓力：≤30MPa 18、油泵：采用變量柱塞泵 19、油箱容積：≤60L 20、過載保護點：超滿量程3% 21、加載方式：液壓加載
|
